三视图的直观解析

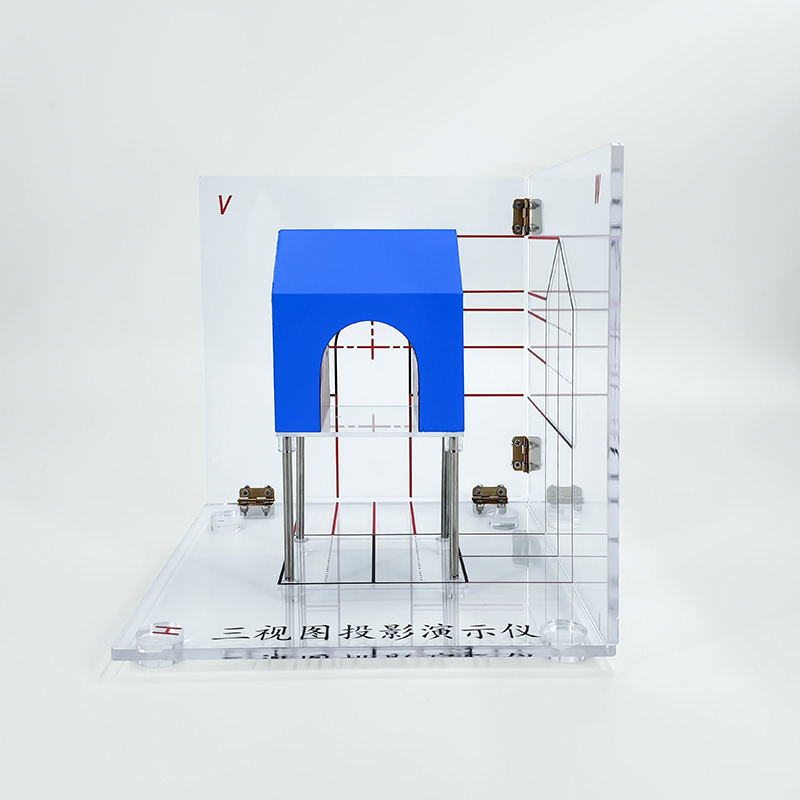

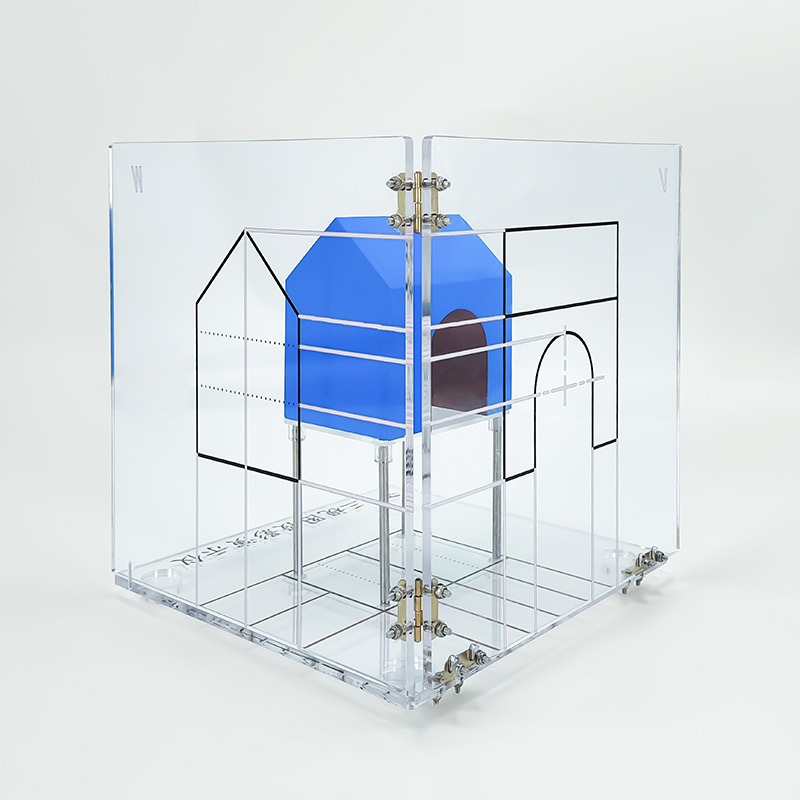

在高中通用技术课程里，三视图是连接创意设计与实物制作的核心 “技术语言”。它通过三个正交投影面，将三维物体转化为精准的二维视图，让设计意图能被清晰传递、检验与加工。借助图中的三视图投影演示仪，我们可以直观拆解其原理：

一、三视图的底层逻辑：三个视角，还原空间

三视图依托三个互相垂直的投影面构建，分别从 “正前方、正上方、正左方” 观察物体，生成三类视图：

• 主视图（V 面投影）：从正前方看物体，反映长度和高度（如演示仪中蓝色屋顶的轮廓、支架高度）；

• 俯视图（H 面投影）：从正上方看物体，反映长度和宽度（如模型底部支架的分布、底座尺寸）；

• 左视图（W 面投影）：从正左方看物体，反映高度和宽度（如屋顶斜坡的侧貌、支架的侧面宽度）。




这三类视图遵循 **“长对正、高平齐、宽相等”** 的铁律：主 / 俯视图长度一致，主 / 左视图高度对齐，俯 / 左视图宽度相等 —— 通过二维图纸，精准关联三维空间的尺寸关系。
